Cara pasang Eagle Eye LC135
Untuk tutorial ni, ada sedikit lain, sebab tak tunjuk mcm mana nak pasang lampu eagle eye tu kat front housing tu. Sebabnya motor member ni, tuan dia dah bawak pergi kedai utk pasang, tapi kedai salah pasang so lampu menyala pun jadi pelik. Tapi senang je cara dia, cabut lampu singnal dengan lampu running light, buka skru pada casing eagle eye, ganti dgn eagle eye baru, pasang skru, dan masukkan balik lampu, settle.
Barang2 yang diperlukan
-
Motor
-
Screwdriver mata bunga
-
Gunting/alat buka penebat wayar
-
Allen key
-
Electrical tape / apa2 tape pun tak kisah
-
Segenggam usaha
Buka coverset
Ini mesti senang. Kalau susah jugak takpe, ikut guide dibawah
Buka cover bahagian depan motor
Buka bahagian ni boleh nampak CDI. Nak tukar CDI pun boleh ikut step ni.
Buka skru Allen key di bahagian horn.
Buka skru yg ada bawah handle
Buka side coverset motor
Kadang-kadang ada kedai motor yang pasang raga motor sekali
dengan skru side coverset, kalau perlu, buka skru2 yg guna utk raga sekali.
Lepas tu buka skru yang dibawah.
Skru bawah ni tak buka pun takpe, kita nak buka sikit je pun
area cover set ni
Dan jgn lupa buka ada satu skru kt bahagian belakang tayar
depan, area ekzos bawah radiator.
Jadi sekarang boleh buka sikit coverset tepi, mcm mana nak
buka susah nak explain kena pandai2 kopek sendiri. Tips dia, tolak sikit ke arah
belakang motor, baru tarik ke arah tepi/luar. Sebab lock dia berbentuk L.
So, settle buka coverset.
Sekarang
cabut bahagian lampu eagle eye dgn CDI. Untuk cabut bahagian ni, kena buka connector
ke cdi dahulu, lepas tu bahagian belakang ada lagi 3 conncetor, bahagian tengah
ada connector ke relay lampu signal, dan lagi dua satu kiri dan kanan connector
utk ke lampu signal dan running light. Baru boleh dapat keluarkan bahagian tu
mcm dalam gmbr ni.
Start main dengan eagle eye baru
Test dulu
Test dulu untuk nak tau lampu tu masih elok atau tidak, buat
connection direct ke bateri motor. Kalau menyala, Alhamdulillah. Kalau tak,
mengucap sajalah..
Dari LED controller unit, boleh nampak ada dua wire
terkeluar, kenal pasti mana satu positive atau negative. Kalau tak pasti, tanya
org yg jual, dia mesti tau.
So yeah, masih berfungsi dengan baik.
Diagram wiring
Datanglah part tricky sikit. Boleh refer diagram dibawah.
Sebenarnya
wiring benda ni sangatlah mudah.
Seperti yang disebut pada awal topik ni, casing eagle eye
ini dah di pasang oleh pomen kt kedai. Jadi takde tutorial untuk itu. Tapi
senang je, bukak2 skru, tukar dgn yg baru, pasang balik, settle. Sekarang, anggap
casing dah siap dipasang.
Dari LED controller unit, boleh nampak ada dua wire
terkeluar, kenal pasti mana satu positive atau negative. Kalau tak pasti, tanya
org yg jual, dia mesti tau. Ada satu lagi hujung dia berwarna hitam, itu IR
receiver untuk remote, benda ni kalau boleh bagi terkeluar sedikit, kalau tak,
tak boleh nak tukar2 lampu ikut suka hati.
Wayar live ke kaki B relay
Dari wire positive, connect dgn wayar berwarna Perang pada
kaki B relay signal. Fungsi relay adalah untuk buat lampu signal berkelip. Kaki
B adalah wayar life dimana current masuk ikut kaki B, secara tak langsung,
bermakna wayar tu adalah dari bateri. Buat mcm gambar dibawah.
Wayar neutral ke wayar hitam salah satu dari connector lampu signal
Sekarang masa untuk connect wayar Neutral ke mana2 wayar
neutral, recommended wayar neutral dari signal kiri, sebab senang nak buat
kerja. Refer gambar dibawah.
Tengok pada connector tu, wayar neutral tu mesti letak pada
wayar hitam. Apa wayar biru dgn coklat tu? Itu wayar live untuk ke signal dgn
running light. Mana satu untuk mana satu boleh tengok pada wayar warna apa yg
connect kat lampu2 tersebut.
Nampak mcm terbalik, tapi memang cucuk kt lubang wayar
hitam. Guna tape contoh tape merah dalam gmbr untuk bagi wayar tu tak bergerak.
Elok lah sikit kan.
So sekarang dah siap sebenarnya, tinggal nak keluar kan IR
receiver.

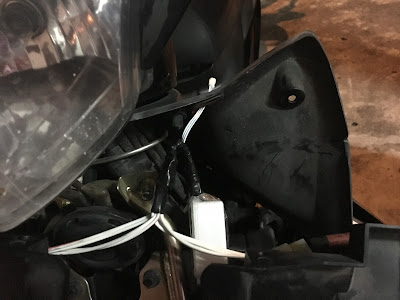

Mcm dalam gmbar, keluarkan ikut lubang yg dah ada, lepas tu
boleh la nak tampal guna tape atau tanah liat. Ikut kreativiti masing. RGB
controller tu pun boleh letakkan kt besi yg ada kat situ, sama juga ikut
kreativiti masing2. Taknak bagi dia bergoyang je, at least kalau langgar lubang,
tak tercabut barang2 ni.
Sekarang, test lagi sekali, make sure connect balik dua2
connector CDI.
Fuhh, jadi beb. Sekarang benda paling malas, nak pasang
balik. Ada comment apa2 boleh post kt bawah.
Harap menjadi lah ye siapa2 yg mencuba. Goodluck!
