Entry kali ni sy akan tunjukkan cara macam mana nak sembunyikan cable dashcam terus pergi ke power socket kereta. Cara pasang dashcam ni sangat2 lah senang dibandingkan dengan tutorial pasang Lampu Hazard pada LC135

Video youtube disini:

Barang-barang yang diperlukan:

1. Skru driver mata bunga(philip) dan leper
2. Apa2 jenis tape (recommend guna binding tape, tp dalam DIY ni sy guna electrical tape)
3. Cable tie (optional)
4. Kipas (seriously panas beb)
5. Segengam usaha

Jom start!
Disarankan untuk cabut bateri lebih-lebih lagi untuk kereta yg ada Airbag. Jgn risikokan diri pergi usik macam-macam lepas tu BOOM!!! airbag keluar.

Cabut terminal negative(-ve) pun dah cukup

1. Buka Trim Pillar

Cara untuk buka trim ni senang saja tapi sedikit mencabar. Caranya hampir sama untuk semua jenis kereta.

Pertama sekali, kena buka getah yang ada pada bingkai pintu seperti gambar dibawah. Tak ada gam, cabut je tapi jangan cabut semua, agak2 sampai paras mana trim tu sahaja.

Sekaraing apa yang perlu kita buat ialah buka trim. Ada kereta yang boleh bukak terus trim. Sebab dia cuma guna clip. Untuk Iriz, ada satu skru tersembunyi dalam logo Airbag. Buka penutup tu dan buka skru.

Jangan tertipu bila buka penutup ni akan keluar airbag

Cabut trim kluar daripada clip ke arah penumpang sebelah.

Dan kemudian tarik ke arah belakang kereta. Maka tercabutlah trim pillar tersebut.

2. Buka visor driver

Buka visor ni sgt senang, First bukak skru dan cabut keluar.

Yang lagi satu pulak jenis clip. jadi cucuk belah kiri kanan dia dah cabut keluar. Lembut2 je dgn dia kalau tidak patah pulak nanti. So skrg settle part buka. Tinggal nak lalukan cable je.

Lubang sebelah kanan

Lubang sebelah kiri

Ini bentuk clip dia

3. Pasang Dashcam

Knp sy pilih Yi Mini Dashcam?

• Design compact
• Murah
• Ada sensor utk detect accident
• Dan yg paling penting, tak guna bracket atau suction cup, jadi tak halang pandangan.

Ada org yg pasang dashcam dgn screen besar, lepas tu tak set screen time-out atau screensaver. Jadi dah silau kat situ. Bukan nak tgk screen tu setiap masa pun.

Jadi Yi Mini ni sgt sesuai. Plug and Forget. Recording masih berjalan.

Option lain utk dascam yang design sgt compact:

Bukan iklan berbayar ye :P

Cara pasang sgt senang, buka pelekat double tape 3M tu, dan tampal.

Sy cadang pasang dlu camera ni ke powerbank, lepas tu stream dekat phone, senang utk adjust senget atau tidak. Pastikan letak lens tu bawah tinted hitam, kalau tidak waktu malam gelap je pulak nanti.

4. Pasang cable

Sekarang masa utk pasang cable. Paling penting disini cable tu kita nk sembunyikan dia.

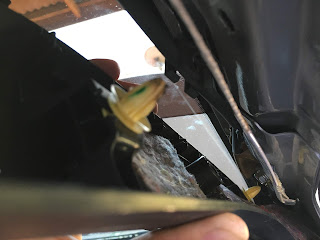

Jadi first step masukkan cable dekat ceiling kereta(headliner). Kita dah buka sikit tadi jadi boleh je buka sikit.

Tapi sebelum tu, ini berbeza ikut orang, bagi sy, sy prefer gulung wayar dulu dekat bahagian sebelum keluar dari ceiling tu. supaya wayar tak tertarik. So dia jadi mcm ni.

 Tarik cable sampai hujung ceiling. Lupa nak mention, packaging dashcam dpt sekali free cable, dan cable dia panjang. 1.5meter.

5. Buka bahagian bawah dashboard(under dash)

Buka skru satu bawah ni. Sebelah selak hood kereta (Hood Release Latch)

Lepas tu boleh buka dashboard bahagian bawah tu tarik ke arah driver. Dia guna clip saja utk ni.

Hood latch ni boleh bukak tapi dia ketat sikit. Jadi malas nak bukak. Jadi biar je dia kat situ, jangan tarik kuat2 kang putus pulak cable dia tu nnt.

6. Sorok cable

Masih ingat cable yg dah sampi hujung ceiling tadi? Lalu kan cable tu pergi ke tiang pillar. Boleh guna tape utk lekatkan cable.

Masukkan cable tu ke tepi dashboard yang bahagian cermin kecik tu.

Lepas tu bawak je cable tu terus ke bawah sampai ke bahagian panel fius.

Lekatkan cable tu pada bahagian yg tersorok. Supaya tak ganggu bila kita buka tutup bahagian simpan duit syiling tu. Contoh seperti gambar di bawah.

Lekatkan tape tu bahagian belakang tempat yg sy tunjuk tu

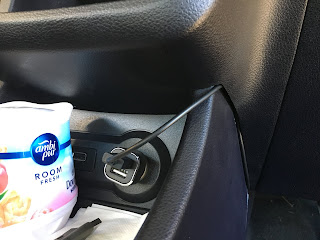

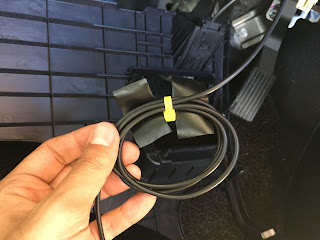

Cable yang Yi bagi ni panjang dan ada lebih. Jadi, gulungkan mana yang lebih tu tinggalkan baki hanya untuk sampai ke power socket.

Dan kemudian, lekatkan lebihan cable tu bawah stering.

Lekatkan cable kat satu lagi tempat mcm gambar dibawah.

Masa untuk pasang balik segala benda

Selepas pasang balik, sumbatkan lebihan cable tadi mcm gambar di bawah untuk lagi kemas. Tak perlu gam, sumbat je.

Contoh gambar

Contoh video

Selamat Mencuba!

Tutorial DIY Double Signal LC135 / Hazard Light LC135

Tutorial Double Signal LC135 / Hazard Light LC135
Tutorial kali ni sy nak tunjuk mcm mana cara nak buat lampu hazard atau double signal pada Yamaha LC135

Kita tengok video dulu..

Barang2 yang diperlukan

• Suis – Rocket round swith (apa2 switch pun boleh)
• 2x Diode 5408
• Signal Flasher – aka Signal Relay aka Condenser(apek2 kedai motor panggil ni)
• 4x wire connector
• 2 connector putih
• Wayar

Tools yang diperlukan

• Screwdriver
• Drill + Hole drill bit size 22 (atau ikut saiz suis yg korang beli)
• Gunting
• Allen Key
• Electrical tape/tape apa2 pun boleh
• Glue gun
• Playar
• Segenggam usaha

Bagaimana ia berfungsi

Part ni kena perah otak sikit. Secara kasar, circuit signal original lalu dari terminal positive(+) bateri pergi ke relay original kaki B dan keluar ke kaki L pergi ke suis pada handle motor. Dari suis akan pergi ke lampu2 dan wayar hitam (neutral) jalan balik ke terminal negative(-) bateri.

Untuk circuit baru, untuk meringankan beban dan untuk jimat bateri, kita curi arus dari wayar dari kaki B relay original dan pergi ke suis baru(aka suis hazard) dan ke relay baru. Kaki L akan pergi ke Diode dan masuk balik ke lampu yg sama. Ini bermakna, kalau kita ON suis hazard tadi, lampu signal kiri dan kanan akan bernyala. Yang menariknya, kita usik wayar lampu kt depan automatic belakang akan ikut sekali, senang kerja.

Suis signal	Suis hazard
OFF	OFF	Tiada lampu bernyala
ON	OFF	Lampu signal seperti biasa kiri atau kanan
OFF	ON	Lampu hazard
ON	ON	Lampu hazard

Buka Coverset
Senang je buka coverset. Kalau nak tutorial jugak, boleh ikut kt page sini.

Lubang untuk suisGuna satu ruang spare sebelah bahagian kunci. Ini sebablah kenapa sy memilih untuk suis berbentuk bulat dan saiz kecik ni sbb muat2 je nak fit kt tempat tu. Guna drill bit saiz yang sesuai dgn suis. Dalam tutorial ni saiz 22.

Selepas drill, buat connection pada suis. Boleh refer pada wiring diagram di atas. Masukkan suis bersama dgn wayar dan gunakan glue gun untuk lekatkan suis tersebut. Sebenarnya suis ni bila ON boleh menyala lampu hijau kt suis tu, tapi sy try tak jadi pulak. Haha. Settle suis.

WiringBuat connection wayar keluar dari suis dan sambungkan kepada kaki B flasher baru.

Kemudian dari kaki L pergi diode. Sebelum tu, untuk lagi kemas, bengkokkan kaki diode mcm dalam gambar bawah. Perhatikan line kelabu tu ada kat bahagian mana.

 Supaya end result akan dapat mcm ni.

Lepas tu dua hujung diode tu, buat satu wiring ke lampu kiri dan satu lagi ke lampu kanan. Potong wayar lebih kurg panjang mcm gambar bawah.

Selepas itu cucuk dekat bahagian tengah connector lampu kiri dan kanan. Kenapa? Sebab wayar yg tengah untuk signal, satu lagi untuk lampu running light. Satu lagi wayar hitam untuk neutral.

Jadi sebenarnya setup wiring dah siap. Tinggal nak kemaskan wayar2 dgn flasher, supaya tak bergerak dan tak mudah tercabut kalau motor langgar lubang ke, maklumlah jalanraya kt Malaysia kan cantik. Pasang balik connector2 lampu dan cdi.

FAQs

• Banyak orang tny kalau tak ada diode boleh atau tidak, jawapan dia tak boleh. Fungsi diode ialah untuk mengalirkan arus letrik satu jalan shj. Tak boleh berpatah balik. Jadi kalau tak guna diode, kita on signal biasa pun boleh jadi double signal. Refer diagram dibawah utk lihat gambaran jelas.

• Kalau diode pasang terbalik? Senang, lampu tak menyala la jawabnya.

So boleh lah cuba try test. Lampu hazard ni boleh guna hanya bila kunci dah masuk dan letak kt bahagian ON. Tak start motor pun boleh guna dah.

Semoga Berjaya!
